Thi công backbone quang: Trục mạng lõi vững chắc cho nhà máy công nghiệp

Hệ thống mạng nội bộ đóng vai trò như các mao mạch. Chúng vận chuyển dữ liệu đến từng thiết bị cuối. Trong khi đó, mạng Backbone chính là động mạch chủ. Hạ tầng này đảm bảo toàn bộ doanh nghiệp vận hành trơn tru.

Khi nhà xưởng ngày càng mở rộng, cáp đồng dần bộc lộ nhiều điểm yếu. Số lượng thiết bị IoT công nghiệp gia tăng chóng mặt. Lúc này, giải pháp thi công backbone quang trở nên vô cùng cấp thiết. Bài viết này sẽ phân tích chi tiết về kỹ thuật kéo cáp quang. Chúng tôi cũng đưa ra các tiêu chuẩn vận hành cho khu công nghiệp.

1. Backbone quang là gì và vai trò cốt lõi trong hệ thống?

Mạng Backbone còn được giới công nghệ gọi là mạng xương sống. Hệ thống này đóng vai trò trung chuyển lưu lượng dữ liệu khổng lồ.

1.1. Khái niệm mạng cáp quang trục chính

Cáp quang truyền tải dữ liệu dưới dạng tín hiệu ánh sáng. Chúng di chuyển qua các lõi sợi quang học (Optical fiber) siêu tinh khiết. Thi công backbone quang là tạo ra một “đường cao tốc” thông tin.

Tại đây, hàng nghìn Gigabyte dữ liệu được đẩy về máy chủ. Dữ liệu từ camera AI hay phần mềm WMS truyền đi rất nhanh. Quá trình này diễn ra với độ trễ gần như bằng không (Ping ~ 1ms).

1.2. Khắc phục hoàn toàn điểm yếu của cáp đồng

Cáp đồng truyền thống có giới hạn vật lý rất lớn. Chiều dài đường truyền không được phép vượt quá mốc 100 mét. Nếu nhà xưởng trải dài trên 2 hecta, cáp đồng sẽ bất lực.

Backbone quang cho phép truyền dẫn từ khoảng cách 2 kilomet trở lên. Cáp Single-mode thậm chí truyền xa tới 40 kilomet. Đáng chú ý, tốc độ mạng không hề bị suy giảm. Sợi quang cũng hoàn toàn miễn nhiễm với nhiễu điện từ.

2. Tiêu chuẩn thi công hạ tầng quang chuẩn quốc tế

Để ánh sáng truyền đi liên tục, sợi quang phải nguyên vẹn. Chúng tuyệt đối không được phép bị gập gãy hoặc rạn nứt.

2.1. Quy trình kéo cáp và luồn ống bảo vệ

Cáp quang rất giòn ở phần lõi thủy tinh bên trong. Khi kéo cáp trên máng treo, thợ thi công phải cẩn thận. Kỹ thuật viên phải tuân thủ nghiêm ngặt bán kính uốn cong tối thiểu.

Cáp đi ngoài trời bắt buộc phải có lớp bọc kim loại. Chúng cần được luồn trong ống ruột gà lõi thép bọc nhựa. Điều này giúp chống chịu hóa chất và độ ẩm. Hơn nữa, nó ngăn chặn triệt để tình trạng chuột bọ cắn đứt rốn cáp.

2.2. Kỹ thuật hàn nối quang và đo kiểm OTDR

Việc nối các sợi quang mảnh như sợi tóc rất phức tạp. Thao tác này đòi hỏi máy hàn cáp quang độ chính xác cao. Mối hàn chuẩn phải đạt độ suy hao dưới 0.1 dB.

Sau khi thi công, bắt buộc phải dùng máy đo kiểm tra OTDR chuyên dụng. Máy sẽ quét toàn bộ chiều dài tuyến cáp. Nó xuất báo cáo bằng biểu đồ để chứng minh chất lượng. Sợi cáp đảm bảo không bị nứt ngầm, không suy hao vượt chuẩn.

3. Triển khai trục quang tại các Khu công nghiệp Hải Phòng

Hải Phòng hiện là “thủ phủ” của các cụm công nghiệp lớn. Yêu cầu hạ tầng viễn thông tại các nhà xưởng là cực kỳ khắt khe.

3.1. Thiết kế vòng Ring tại KCN Nomura và KCN VSIP

Các nhà máy linh kiện điện tử tại KCN Nomura yêu cầu rất cao. Đối tác châu Âu tại KCN VSIP cũng cần hệ thống dự phòng mạnh. Chúng tôi thường tư vấn khách hàng đi hai tuyến cáp quang Backbone.

Hai tuyến này chạy theo hai máng cáp vật lý khác nhau. Nếu đứt tuyến A, dữ liệu tự động định tuyến lại qua tuyến B. Thời gian chuyển đổi chỉ mất chưa tới 50 mili-giây. Bạn có thể xem ngay dự án thi công cáp quang nhà xưởng hải phòng chuyên chống đứt 100% của chúng tôi.

3.2. Tích hợp LAN nội bộ tại KCN Deep C và Đình Vũ

Cáp quang chỉ đóng vai trò là trục truyền dẫn chính. Sau khi tới các xưởng tại KCN Deep C, tín hiệu cần chuyển đổi. Tín hiệu đi qua Module quang (SFP) để cắm vào Switch nhánh.

Từ đây, doanh nghiệp vẫn phải dùng hạ tầng cáp đồng truyền thống. Cáp đồng phân bổ mạng đến từng máy tính hoặc máy in. Hãy đọc thêm về tổ chức mạng LAN nhà xưởng để hiểu quy trình này. Bạn cũng nên xem thêm về cách thi công mạng kho xưởng toàn diện để kết hợp nội bộ tốt nhất.

4. Bảng tiêu chuẩn lựa chọn cáp quang Backbone công nghiệp

Để phòng IT dễ dàng lên dự toán vật tư, chúng tôi tổng hợp thông số. Dưới đây là bảng so sánh các chuẩn cáp quang thông dụng:

Loại Cáp Backbone	Kích Thước Lõi	Khoảng Cách Tối Ưu (10Gbps)	Đặc Tính Vỏ Bọc	Ứng Dụng Trong Nhà Máy
OM2 (Multi-mode)	50 µm	Tối đa 82 mét	Bọc PVC chống cháy nhẹ	Tủ Rack sát nhau trong cùng một phòng
OM3 (Multi-mode)	50 µm	Tối đa 300 mét	Nhựa LSZH (Ít khói, an toàn)	Nối các phân xưởng có vị trí gần nhau
OM4 (Multi-mode)	50 µm	Tối đa 400 mét	Nhựa LSZH (Ít khói, an toàn)	Kết nối băng thông cực lớn 40Gbps – 100Gbps
OS2 (Single-mode)	9 µm	Lên tới 40 Kilomet	Bọc giáp kim loại, nhựa HDPE	Nối hai nhà máy cách xa nhau xuyên KCN

5. Quy trình thực thi dự án cáp quang Backbone chuyên nghiệp

Quy trình chuẩn giúp hệ thống duy trì tuổi thọ trên 15 năm. Dưới đây là các bước thực hiện chi tiết tại công trường:

5.1. Khảo sát và thiết kế sơ đồ Node mạng

• Kỹ sư đến tận nơi đo đạc khoảng cách các điểm nối.

• Đánh giá mức độ nhiễu điện từ tại khu vực sản xuất.

• Lên bản vẽ kỹ thuật CAD chi tiết đường đi của máng cáp.

5.2. Thi công kéo cáp và hàn nối

• Tiến hành luồn cáp vào ống bảo vệ lõi thép.

• Cố định cáp chắc chắn lên khay cáp (Cable Tray) trên cao.

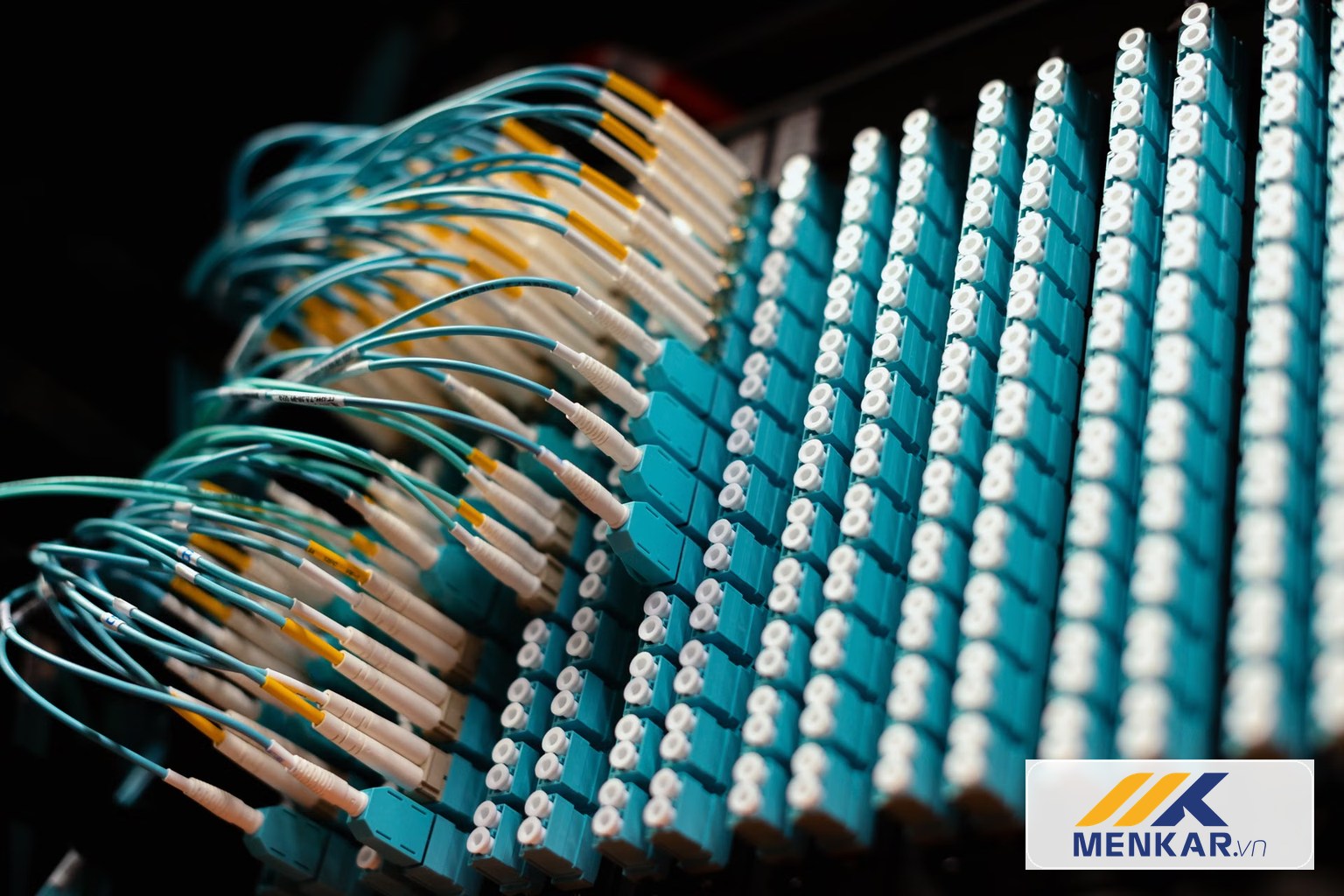

• Sử dụng máy hàn chuyên dụng đấu nối sợi quang vào hộp ODF.

5.3. Cấu hình thiết bị và đo kiểm

• Cắm Module quang vào Core Switch trung tâm.

• Sử dụng máy OTDR quét toàn tuyến để tìm lỗi suy hao.

• Lập hồ sơ hoàn công, dán nhãn (Labeling) và bàn giao cho khách hàng.

6. Đơn vị triển khai hạ tầng mạng lõi uy tín

Đầu tư vào hạ tầng trục chính là khoản đầu tư dài hạn. Hệ thống này sẽ phục vụ doanh nghiệp từ 10 đến 20 năm. Đừng vì tiết kiệm mà chọn các loại cáp quang trôi nổi.

Thi công sai tiêu chuẩn sẽ tạo ra hiện tượng “thắt cổ chai”. Toàn bộ băng thông hệ thống sẽ bị nghẽn trầm trọng. Quá trình sản xuất có thể bị đình trệ, gây thiệt hại khôn lường.

Bạn đang cần thiết kế, nâng cấp toàn bộ hạ tầng cáp nội bộ? Hãy liên hệ dịch vụ thi công mạng nhà xưởng chuyên nghiệp của chúng tôi. Với đội ngũ kỹ sư thực chiến giàu kinh nghiệm, chúng tôi tự tin đáp ứng mọi yêu cầu khắt khe nhất.

7. Các câu hỏi thường gặp về trục mạng quang (FAQ)

7.1. Nhà xưởng nhỏ có cần dùng cáp quang Backbone không?

Nếu khoảng cách các điểm dưới 90 mét, cáp đồng Cat6 đã đủ đáp ứng. Băng thông Gigabit của cáp đồng vẫn rất ổn định. Cáp quang sẽ gây lãng phí chi phí mua Module chuyển đổi.

7.2. Sợi cáp quang bị xe nâng làm đứt có nối được không?

Hoàn toàn khắc phục được một cách nhanh chóng. Kỹ thuật viên sẽ dùng máy hàn quang chuyên dụng để đấu nối lại. Tuy nhiên, thợ phải có tay nghề cao để tránh suy hao tại mối nối.

7.3. Cáp quang có cấp nguồn PoE cho camera được không?

Sợi quang truyền tín hiệu bằng ánh sáng nên không thể dẫn điện. Bạn không thể cấp nguồn trực tiếp qua lõi quang. Giải pháp là dùng thêm cáp lai hoặc cấp nguồn rời tại chỗ.

7.4. Làm sao để chuột bọ không cắn đứt cáp quang trong kho?

Bạn nên ưu tiên dùng cáp quang có bọc giáp kim loại. Hãy luồn cáp trong hệ thống ống thép mạ kẽm. Không đi cáp trần trên khay nhựa ở những vị trí khuất người qua lại.
